スポット溶接機自作キットは危険？失敗しない選び方と注意点を徹底解説

電動工具のバッテリーパック再生や自作ポータブル電源の組み立てにおいて、多くの電子工作ファンが直面するのが「バッテリーセルのタブ接続」という技術的ハードルです。はんだごての熱をセルに直接加え続けると内部ショートや発火の重大なリスクを招くため、ミリ秒単位で大電流を流して接合するスポット溶接が不可欠となります。

ネット通販や専門ショップでは数千円台から購入できるスポット溶接機自作キットが広く流通していますが、電源の選定ミスや制御基板の破損、さらには火花による事故など、現場での失敗例も後を絶ちません。電子工作における正しい知識と安全対策、そして2026年現在の最新機材トレンドを体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：自作キットによる18650等のバッテリー工作は十分可能だが、電源選び（カーバッテリーやリポバッテリーの放電能力）が成否の9割を分ける。
• 要点2：失敗の主因は「接触圧力不足」「MOSFETの逆起電力破壊」「パルス幅設定ミス」であり、回路保護の有無が耐久性を左右する。
• 要点3：初心者は保護回路内蔵のモジュールキットまたは完成型ポータブル機から始め、大容量キャパシタ（コンデンサ）自作は基礎知識習得後に挑むのが鉄則。

【2026年最新】スポット溶接機自作キットでバッテリー工作は可能？初心者が知るべき実態

結論から申し上げますと、市販のスポット溶接機自作キットを活用することで、18650や21700といった円柱型リチウムイオン電池のタブ溶接は個人レベルでも高精度に行うことが可能です。かつては電子レンジのトランスを分解・巻き直すといった危険度の高い工作が主流でしたが、現在はMOSFET（電界効果トランジスタ）を多段並列接続した専用のスポット溶接機制御基板が手頃な価格で入手できるようになり、自作のハードルは劇的に下がりました。

しかし、「誰でも簡単に組み立ててすぐ使える」という甘い認識は禁物です。スポット溶接は瞬間的に100A〜800A以上のピーク電流を制御する技術であり、電子回路への過負荷や配線の接触抵抗がそのまま機器の破損や接合不良に直結します。キット単体では動かず、大電流を供給できる外部電源（自動車用12V鉛蓄電池や高放電レートのリポバッテリー）を別途用意・適合させる知識が求められます。

主要方式を徹底比較｜自作キット・コンデンサ式・市販完成型の実力差

DIY環境で用いられるスポット溶接システムには、主に入力電源と制御方式の違いによって複数のタイプが存在します。それぞれのコスト感、溶接能力、製作難易度を比較表に整理しました。

2026年現在のトレンドとして、工作の自由度と安定した大電流を両立したい層の間ではスーパーキャパシタ（電解二重層コンデンサ）自作が根強い支持を集める一方、手軽さ重視のユーザーには保護機能がモジュール化された最新世代の基板キットが選ばれています。

【実態検証】利用者の評判と現場で起きる「自作失敗の理由」

DIYコミュニティやレビュー欄を精査すると、「数回の溶接でMOSFETが煙を吹いてショートした」「ニッケルタブが全くくっつかず火花だけが飛ぶ」「バッテリーの電極に大穴が開いた」といった失敗談が多数報告されています。現場の検証から見えてくる代表的な失敗原因は以下の3点です。

1. 電源の内部抵抗と電流値のミスマッチ：
劣化した古いカーバッテリーや、Cレート（放電能力）の低いリポバッテリーを使用すると、溶接に必要な瞬間電流が足りず、タブが溶着しません。逆に、CCA（コールドクランキングアンペア）が高すぎる大型トラック用バッテリー等を接続すると、サージ電圧で基板上の素子が一瞬で焼き切れます。

2. 溶接ペンの加圧不足と接触不良：
ニッケルタブを電池端子に押し当てる力が弱すぎると、接合面ではなくペンの先端とタブの間でアーク放電（スパーク）が発生し、タブが吹き飛んで穴が開きます。逆に強く押し付けすぎると接触抵抗が下がりすぎて発熱せず、やはりくっつきません。「適度なテンションを保ちながら2本の針を平行に均等加圧する」という手の感覚が極めて重要です。

3. パルス時間（通電ミリ秒）の設定ミス：
多くの自作キットには通電時間を調整するギア（パルス幅設定）が備わっています。最初は最小出力からテスト打ちを行い、徐々に数値を上げて最適な溶け込みを探るのがセオリーですが、いきなり最大設定で放電させて基板やセルを破損させるケースが後を絶ちません。

電子工作初心者必見｜スポット溶接機の作り方と回路図・制御基板の基本

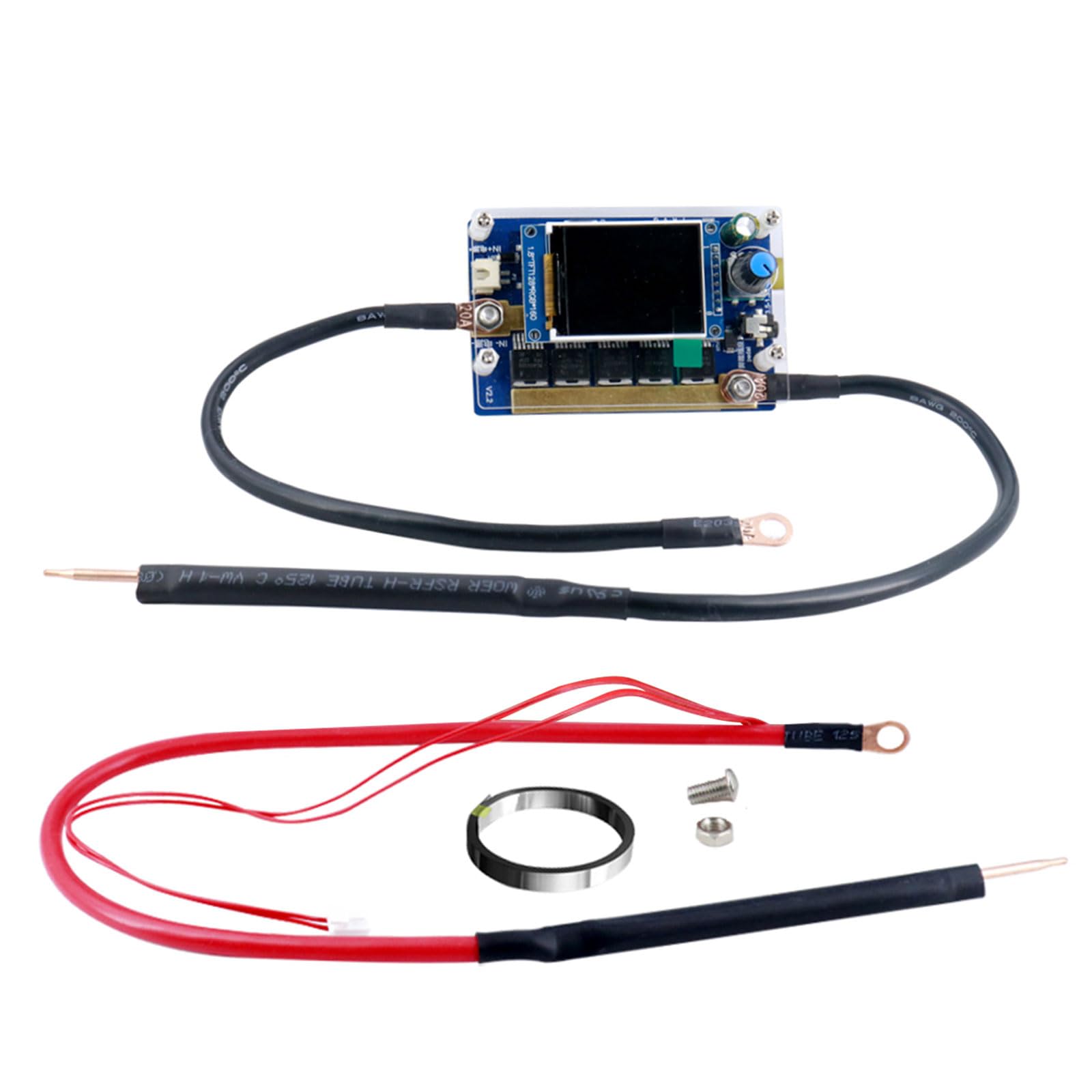

標準的なMOSFET制御式自作キットの組み立てと配線手順は、基本構造さえ理解すれば決して複雑ではありません。基本回路の骨子とスポット溶接ペンの正しい使い方を押さえておきましょう。

【基本回路の構成要素】
一般的なDIYスポット溶接機の回路図は、「大電流電源（12V系）」→「制御基板（マイコン・ゲートドライバ・MOSFETアレイ）」→「溶接電極（ペン）」→「被溶接物」という直列ループで構成されます。マイコンがトリガー（電極の接触検知またはフットスイッチ）を受けてゲートドライバに信号を送り、MOSFETを数ミリ秒から数十ミリ秒だけONにして大電流を瞬時に流します。

【組み立てと配線のステップ】

• 太い給電線の確保： 電流ロスと発熱を防ぐため、電源から基板、基板から溶接ペンまでの配線には最低でも8AWG〜10AWG（断面積5.5〜8sq以上）のシリコン耐熱ケーブルを使用し、最短距離で配線します。
• 圧着端子の確実な締結： ネジ止め端子部分はスプリングワッシャーを噛ませて強固に固定します。接触が緩いと、その部分がジュール熱で異常発熱し基板が炭化します。
• 電極ニードルの研磨・成形： 付属の銅合金ニードル先端が酸化したり丸くなっていると通電が不安定になります。目の細かい紙やすりで先端を円錐台状に整えておくことが、均一な溶接痕を作るコツです。

リチウムイオン電池タブ溶接におけるDIYスポット溶接機の安全対策

リチウムイオン電池（18650/21700等）は、エネルギー密度が極めて高く、取り扱いを誤ると熱暴走による火災・破裂事故を引き起こします。DIYでセルを組む際は、以下の安全基準を徹底してください。

・保護メガネの着用義務化： 溶接テスト時や接触不良時には、高温の金属火花が飛散します。失明事故を防ぐため、作業時は必ず保護メガネを着用してください。
・正極側の絶縁リング（絶縁ワッシャー）の追加： 18650セルの正極端子周辺は、ごく薄い絶縁皮膜を挟んで負極の外缶が露出しています。ニッケルタブの角が皮膜を破って短絡するのを防ぐため、必ずセル正極に専用の紙製・ファイバー製絶縁シールを貼付してから溶接してください。
・0.1mm〜0.15mm厚の純ニッケル・ニッケルメッキ鋼帯の選定： 自作キットの出力に対してタブが厚すぎると熱がセル内部に伝達してセパレーターを溶かします。最初は溶接しやすい0.1mm〜0.12mm厚のニッケルメッキ鋼帯から作業を始めるのが安全です。

【プロの結論】自作キットをおすすめできる人・市販完成品を選ぶべき人の判断基準

「自作キットを購入すべきか、それとも完成型のポータブル溶接機を買うべきか」で迷う方は、ご自身の作業目的と電気工作のスキルセットを照らし合わせて冷静に判断してください。

【自作キット・コンデンサ自作が向いている人】
・すでに状態の良い12Vカーバッテリーやドローン用3S/4Sリポバッテリーを所持している
・0.2mm以上の厚みのあるニッケル板や純ニッケルタブをガッチリ接合したい
・万一FETが飛んでも自分でハンダ付けしてリペアできる回路知識がある
・回路の仕組みそのものを楽しむ電子工作愛好家

【市販の完成型ポータブル機を選ぶべき人】
・電動自転車やコードレス掃除機のバッテリーを1〜2台リフレッシュしたいだけの方
・バッテリーや専用配線を別途買い揃える追加コストを抑えたい方
・配線ショートや火災のリスクを極力排除し、安全機能（過熱保護・過充電保護）に頼りたい初心者

【スポット溶接機自作キット】に関するよくある質問（FAQ）

Q1：100Vの家庭用コンセントから電源を取るスポット溶接機は自作できますか？
A1：電子レンジの高圧トランス（MOT）を改造して自作する手法が存在しますが、巻線加工を誤ると感電死や火災の重大な危険が伴います。強電の専門知識がない限り、12V低電圧バッテリー駆動のキットか、低圧充電式のスーパーキャパシタ方式を選択してください。

Q2：純ニッケルタブとニッケルメッキ鋼帯ではどちらが溶接しやすいですか？
A2：DIY用の低出力キットではニッケルメッキ鋼帯のほうが電気抵抗が適度に高いため溶接しやすい特性があります。純ニッケルは導電率が高く腐食に強いメリットがありますが、より大きなピーク電流が必要になるため、自作キットの性能が十分に高くないと剥がれやすくなります。

Q3：溶接針の先端がニッケル板にくっついて離れなくなります。何が原因ですか？
A3：通電時間が長すぎるか、電極針の材質（純銅など柔らかいもの）が熱で融着していることが原因です。パルス設定を下げ、電極先端をアルミナ銅（アルミナ分散強化銅）などの耐熱スポット溶接専用ニードルに交換することで解消します。

まとめ：リスクを正しく管理して安全な電子工作を楽しもう

スポット溶接機自作キットは、リチウムイオン電池パックのカスタムや修復を行う電子工作派にとって、極めて有用かつコストパフォーマンスに優れたツールです。しかし、そこには「大電流を制御する」という電気的なリスクと責任が伴います。

失敗を防ぐ鍵は、スペックに見合った安定した電源の確保、確実な加圧と配線、そして事前の試し打ちによるパラメータ調整です。正しい知識と安全装備を整え、無理のない工作環境を整えてステップアップしていきましょう。 （出典: スポット 溶接 機 自作 キット（Yahoo!ニュース））
