せん断力とは？ハサミの原理から計算公式・応力との違いまで徹底解説

構造物の設計図面や力学の講義で必ず登場しながら、多くの初学者がつまずきやすい概念が「せん断力（Shear Force）」です。物体を引っ張ったり押しつぶしたりする力とは異なり、部材の内部ですれ違うようにズレを生じさせる独特の作用を持っています。

なぜハサミは紙をきれいに切り落とせるのか、なぜ地震時に建物の柱や梁が斜めにひび割れてしまうのか。本稿では、日米の構造設計現場や建築基準の動向を踏まえ、基礎的なメカニズムから計算公式、曲げモーメントやせん断応力との決定的な違いに至るまで、現場のプロが徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：せん断力とは物体を平行かつ逆向きに押し出して「すれ違いに断ち切る力」であり、身近な文房具であるハサミの切断原理そのものである。
• 要点2：引張・圧縮を司る「垂直応力」と部材を切断しようとする「せん断応力」は作用面への角度が根本的に異なり、設計現場では許容せん断応力度を超えない厳密な検証が義務付けられている。
• 要点3：梁の構造計算ではせん断力図（Q図）と曲げモーメント図（M図）の連動性を把握することが不可欠で、脆性破壊を防ぐ配筋設計の成否を分ける。

なぜハサミで切れるのか？せん断力の基礎と日常の身近な仕組み

せん断力（せんだんりょく）を一言で表現するなら、「物体のある断面に対して平行かつ反対方向に働く、互い違いのズレを生じさせる力」です。漢字の「剪断」はハサミで切ることを意味しており、その名の通り文具のハサミが紙を切り分けるメカニズムこそがせん断力の典型例といえます。

紙をハサミで切るとき、上刃と下刃は完全に同じ位置で衝突しているわけではありません。ごくわずかな隙間（クリアランス）を保ったまま、上下逆向きの平行な力が至近距離で加わっています。このとき、刃と刃に挟まれた紙の内部には猛烈なすれ違い運動が発生し、材料の限界を超えた瞬間にスパッと切り離されます。これがはさみの原理におけるせん断の正体です。

日常生活では、トランプの束を机の上に置いて上から横方向に手のひらで撫でたとき、カード同士が斜めにズレて平行四辺形に変形する現象が起きます。これこそがせん断変形であり、材料力学の基礎としてあらゆる工業製品や建築物の安全性評価に直結しています。

【決定的な違い】せん断力・せん断応力・垂直応力・曲げモーメントを整理

力学の学習者や実務初心者が最も混同しやすいのが、各種用語の定義と相互関係です。力そのもの（外力・内力）と、断面に生じる単位面積あたりの強さ（応力）を厳密に区別しなければ、構造計算の実務で致命的な誤謬を招きます。

垂直応力とせん断応力の違いは、作用面に対する力の向きにあります。部材を直角に引きちぎろうとするのが引張応力（垂直応力の一種）であり、断面に沿ってズラそうとするのがせん断応力です。構造力学において、この2つはモールの応力円などを通じて互いに変換可能な表裏一体の関係にあります。

【実務計算】せん断力の単位と計算公式｜梁のせん断力図（Q図）の読み方

構造計算の実務で用いられるせん断力の単位は、国際単位系（SI単位）においてN（ニュートン）またはkN（キロニュートン）です。応力状態を評価する場合は、断面積（A）で除したN/mm²（メガパスカル：MPaと同等）を使用します。

平均せん断応力を求める最も基本的なせん断力 計算公式は以下の通りです。

τ = Q / A
（τ：平均せん断応力 [N/mm²], Q：作用せん断力 [N], A：断面積 [mm²]）

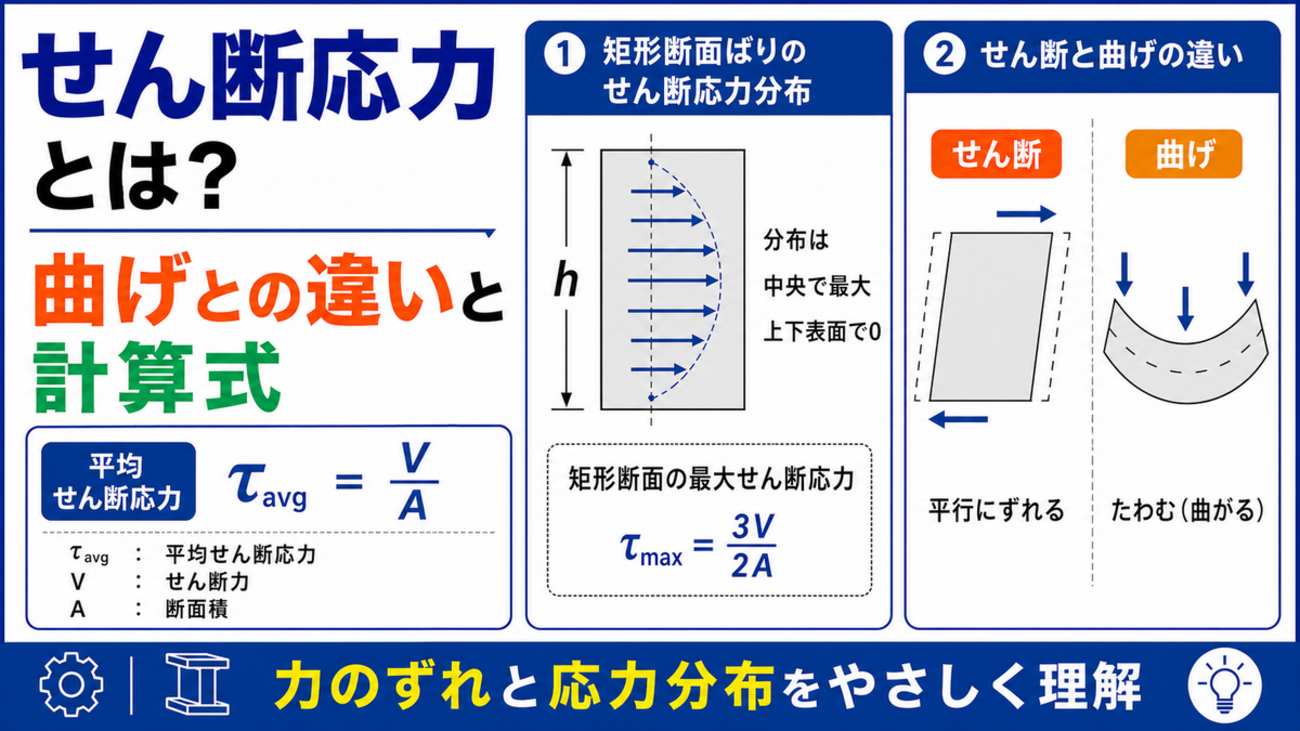

ただし、実際の長方形断面の梁におけるせん断力分布は均一ではありません。上下端ではゼロになり、断面の中央（中立軸）で最大値に達します。弾性力学における長方形断面の最大せん断応力公式は、平均値の1.5倍となります。

τ_max = 1.5 × (Q / A) = 3Q / 2A

梁全体の安全性を可視化するために作成されるのがせん断力図（Q図 / SFD：Shear Force Diagram）です。単純梁に集中荷重がかかる場合、支点から荷重点に向かって一定のせん断力が走り、荷重点を境にプラスからマイナスへ急激に反転します。このQ図の面積を積分したものが曲げモーメント図（M図）となり、Q＝0となる地点で曲げモーメントが最大値を迎えるという数学的連動性を持ちます。

【実態検証】構造現場で最も恐れられる「せん断破壊」と脆性リスク

構造設計の現場において、せん断力に対する警戒は曲げモーメント以上になされます。その最大の理由は、破壊に至るプロセスの凶暴性にあります。

鉄筋コンクリート（RC）造の梁や柱に大きな曲げモーメントが加わった場合、まず引張側のコンクリートに微細なひび割れが入り、内部の鉄筋が降伏して伸びることで部材が徐々にたわみます。これはいわば「壊れる前の警告サイン」であり、目視での点検や避難の時間を確保できる粘り強さ（靭性）を備えています。

対照的に、許容限界を超えた過大なせん断力によるせん断破壊は、斜め45度の方向に突発的な亀裂（斜め引張ひび割れ）が走り、一瞬にして部材が真っ二つに破断する「脆性破壊（ぜいせいはかい）」の挙動を示します。1995年の阪神・淡路大震災や近年の直下型地震でも、古い基準で設計されたビルの低層部において柱がせん断破壊を起こし、建物が一気に圧壊した事例が報告されています。

一般に知られていない盲点とネットの誤解｜応力集中と許容限界

DIYや簡易的なものづくりにおいて、ネット上の簡易計算ツールを鵜呑みにして発生するトラブルが後を絶ちません。現場で頻発する2つの大きな盲点を検証します。

盲点1：ボルト穴や段付き部で発生する「応力集中」

部材にボルト穴を開けたり、断面のサイズが急激に変化する段差を設けたりすると、その角部周辺に力が何倍にも跳ね上がって集まる応力集中が発生します。平均せん断応力が安全圏にあっても、穴の縁では局所的に材料の耐力を突破し、小さな負荷の繰り返しで亀裂が進展して破壊に至ります。

盲点2：短期荷重と長期荷重での許容せん断応力度の違い

建築基準法や学会規準では、材料ごとに耐えられる限界値として許容せん断応力度が厳密に定められています。常時建物を支える「長期許容応力度」に対し、地震や暴風などの突発的な外力に対しては「短期許容応力度（長期の1.5倍など）」が適用されます。この設計基準の区分を誤ると、長時間の荷重によるクリープ変形や疲労破壊を引き起こす原因となります。

【プロの結論】安全な構造物を設計・評価するための判断基準

機械設計や建築実務において部材の安全性を判定する際、専門家は「曲げ降伏先行」の原則を死守します。どのような判断基準で部材の選定と補強を行うべきか、実務的な指針をまとめました。

部材設計で採用すべき安全な判断基準

梁や柱の構造計算では、せん断耐力（Q_u）が曲げ破壊時のせん断力（Q_m）を確実に上回るように設計します。RC梁であれば、主筋の量に対してあばら筋（スターラップ）を密に配筋し、せん断破壊を起こす前に必ず曲げで塑性変形させる仕様を徹底します。

慎重な再検討が必要な危険な兆候

スパン（部材の長さ）に対して梁の高さ（せい）が極端に大きい「短梁」や、耐震壁の周囲に配置された袖壁付き柱は、せん断力を過大に負担しやすくなります。こうした箇所では標準的な配筋規定を満たすだけでなく、せん断応力度の詳細な再検証と割増係数の適用が必須です。

【せん断力とは】に関するよくある質問（FAQ）

Q1：せん断力と摩擦力にはどのような関係がありますか？
A1：摩擦力は接触面同士が滑るのを防ぐ表面の抵抗力ですが、ボルト結合部などでは「高力ボルト摩擦接合」として活用されます。ボルトの強い締め付け力によって部材間に摩擦を生じさせ、外部からのせん断力に対して部材がズレないように抵抗させる高度な仕組みです。

Q2：せん断力の記号として「Q」と「V」のどちらを使うのが正しいですか？
A2：どちらも正解です。日本の建築構造力学ではドイツ語のQuerkraftに由来する「Q」が広く定着していますが、機械工学や米国の土木・建築分野（ACI規準等）ではVertical shearに由来する「V」が主流として用いられます。

Q3：木材やコンクリートはせん断力に強いですか？弱いですか？
A3：木材やコンクリートは引張やせん断に対して非常に弱い脆性材料です。木材は繊維に沿った方向の「せん断すべり」が起きやすく、コンクリートのせん断強度は圧縮強度の約1/10から1/15程度しかありません。そのため、鉄筋や補強金物による入念なせん断補強が不可欠となります。

まとめ：今後の動向と失敗しないための判断基準

せん断力は、物体をすれ違いに断ち切る強力な内力であり、ハサミの切断といった日常の現象から超高層ビルの耐震性能に至るまで、力学の根幹を支える極めて重要な概念です。

近年の構造設計では、3次元CADやFEM（有限要素法）解析の普及により、複雑な応力集中やせん断応力分布の可視化がリアルタイムで行えるようになっています。しかし、基礎となる公式の理解や「せん断破壊を絶対に先行させない」という設計思想を持たなければ、解析ソフトが出力する数値の落とし穴を見抜くことはできません。本稿で解説した基礎知識を起点に、安全で信頼性の高い構造設計と力学理解を深めてください。 （出典: せん断 力 と は（Yahoo!ニュース））
